EasyCut Führungsplatten
Ein großer Vorteil für die Praxis: Die bewährten Führungsplatten werden absolut identisch aus dem ECII Baukasten übernommen.
Das erleichtert nicht nur die Ersatzteilbevorratung, sondern garantiert auch die gewohnte, zuverlässige Funktionalität.
Ausführung
Stärken 4, 5 und 6 mm für optimale Anpassung des Mähsystems an die vorhandene Winkelschiene.
Führungsplatte ist gleichzeitig als Distanzplatte in Verbindung mit Rollenführung bei EasyCut Comfort und Premium Systemen einsetztbar.
Die wichtigsten Merkmale auf einen Blick:
Ein Bauteil,
zwei Funktionen:
Je nachdem, in welcher Richtung die Platte montiert wird, fungiert sie entweder als aktive Messerführung oder dient rein als Distanzplatte.
Vielseitige
Varianten:
Die Platten stehen als 2-, 3- und 4-Loch-Ausführungen in verschiedenen Längen zur Verfügung (Maß –X) : 104 mm, 180 mm und 256 mm).
Perfekte
Abstimmung:
Zusammen mit den drei verfügbaren Anbaumaßen der Mähfinger
(12 mm, 14 mm und 17 mm) lässt sich das Mähsystem optimal auf die Geometrie des jeweiligen Schneidwerks konfigurieren.
Einfaches
Farbleitsystem:
Um Verwechslungen in der Werkstatt oder auf dem Feld auszuschließen, sind die unterschiedlichen Plattenstärken farblich gekennzeichnet. Die Materialstärke ist zudem auch auf den Teilen sichtbar eingeprägt (siehe Tabelle).
Übersicht der Systemvarianten:
Khakigrau
Enzianblau
Graphitschwarz Khakigrau Enzianblau Graphitschwarz Khakigrau Enzianblau GraphitschwarzMontagehinweise
Achten Sie bei der Installation zwingend auf die korrekte Einbaurichtung. Die Platten haben eine außermittige Lochung für zwei Funktionen.
Hier gibt ihnen die Pfeilrichtung auf der Platte gezielt Hilfestellung.
Standard und Comfort Ausführung

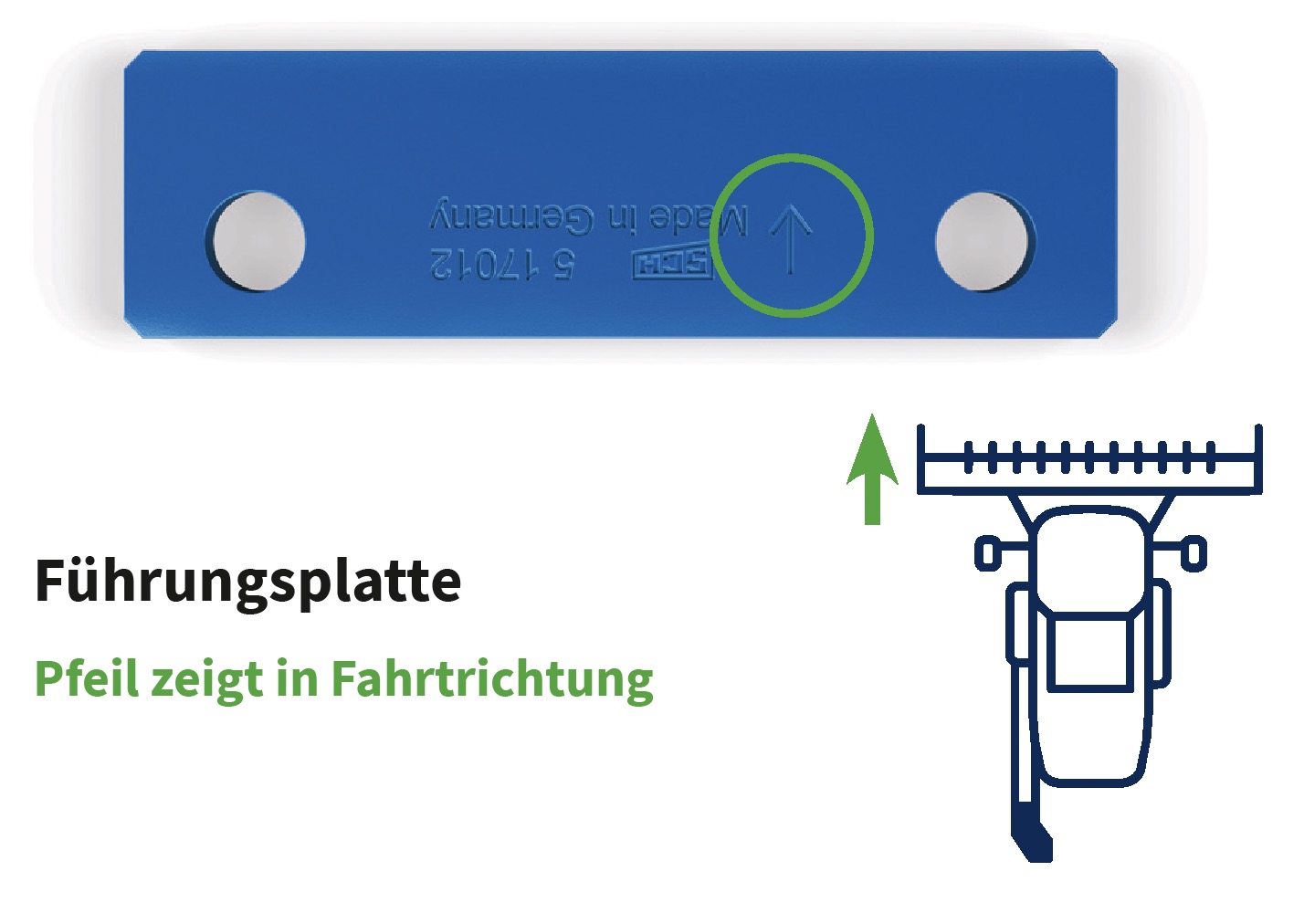

Die Platte hat die Funktion einer Führungsplatte und führt den Messerrücken an der Hinterkante (siehe Einprägung der Pfeilrichtung für Distanz- und Führungsplatte und Angaben für Materialstärke sowie Ident-Nummer), um eine einwandfreie Funktion des Mähsystems zu gewährleisten.
Premium Ausführung

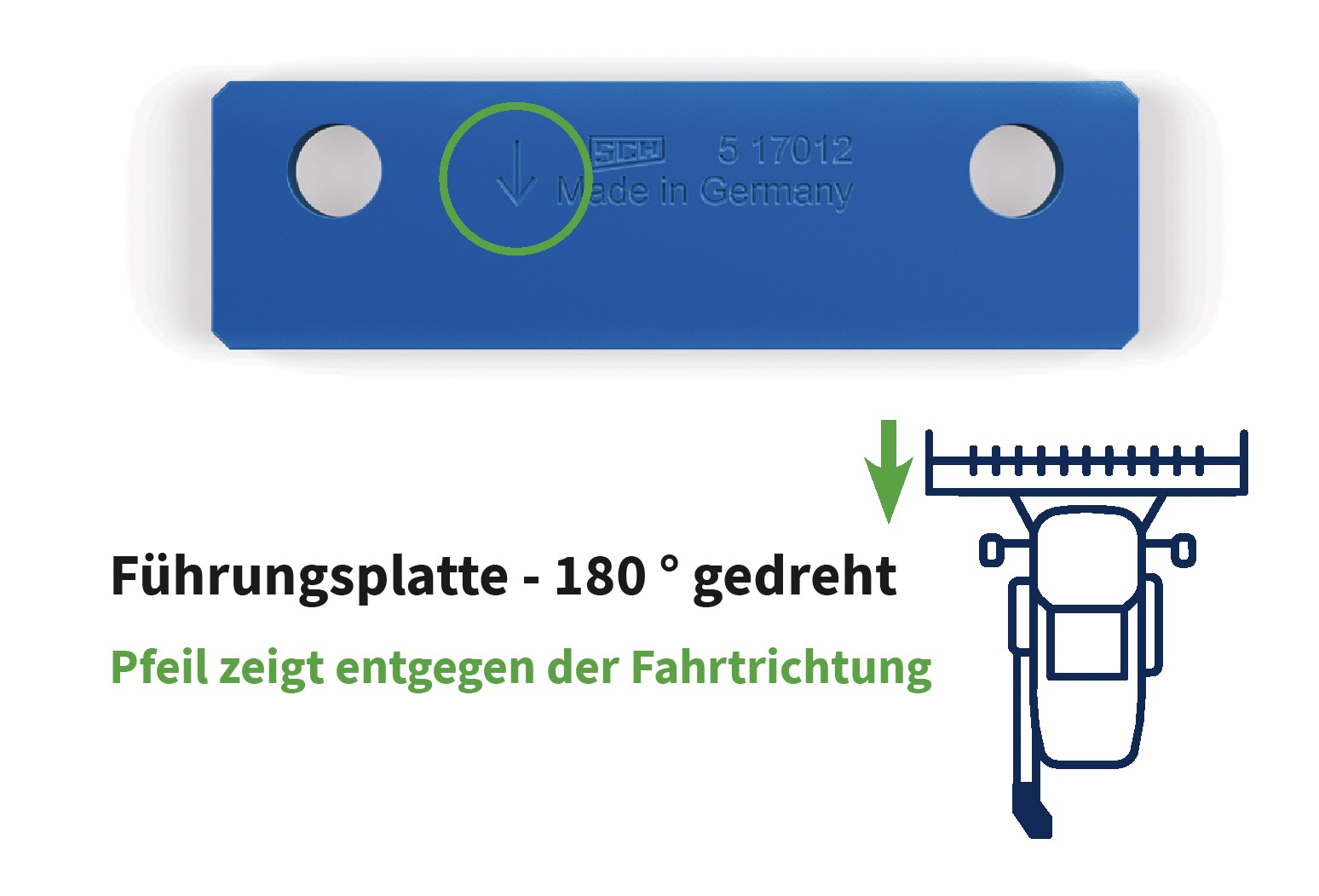

Die um 180° gedrehte Führungsplatte hat keine
Führungsfunktion. Die Führung des Messerrückens
wird von der untenführenden Rolle übernommen.
